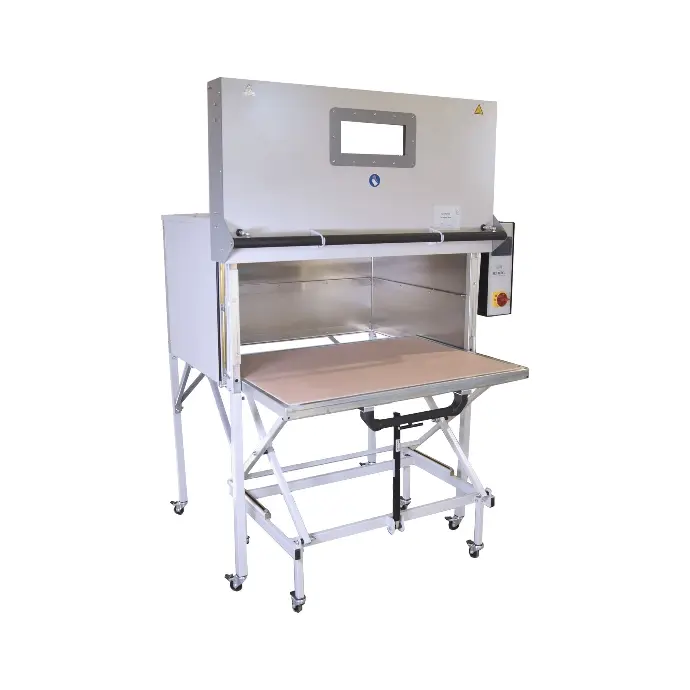

INFRARED OVEN MODEL 1003

Caractéristiques:​

Chauffage :

• 12 tubes infrarouges à quartz équipés de réflecteurs individuels

 Électricité :

• 230 volts,  50/60 Hz, 1 phase OU
• 400 volts,  50/60 Hz, 3 phases

 Éclairage intérieur :

• 2 x 25 W

 Mesure de température :

• Contrôleur de mesure infrarouge opto-électronique, mesure la température de la surface des matériaux.

 Contrôleur de température :

• Contrôleur PID réglable en continu de 30° C à 250°C.
• Affichage à deux chiffres avec indication des valeurs programmées et réelles, touche de sélection rapide comportant 4 valeurs de températures individuellement pré-programmables.

 Chariot mobile :

• Indépendant sur 4 roulettes d‘arrêt, réglable en hauteur grâce à des ressorts à gaz, maniement à une main.
• Surface utile : largeur 36.2" x profondeur 28.4" (920 x 720 mm)
• Hauteur de travail en position basse maximale : 34.2" (870 mm)
• Hauteur de travail en position haute maximale : 42.5" (1080 mm)

 Mécanisme porte :

• Porte coulissante verticalement pour économie d’espace, équipée de glissières à roulement à billes et d’amortisseurs à gaz (2 x), fenêtre à double volet de visualisation.

​Dimensions:

 Dimensions extérieures :

• Largeur : 52" (1320 mm)
• Profondeur : 38.2" (970 mm)
• Hauteur : 55.9" (1420 mm)
• Hauteur totale porte ouverte : 73" (1850 mm)

Dimensions intérieures :

• Largeur : 39.4" (1000 mm)
• Profondeur : 31.5" (800 mm)
• Hauteur 19.7" (500 mm)

 Poids :

• Poids net : 507 lbs (230 kg)
• Poid emballé : 607 lbs (275 kg)

Characteristics:

Heating:

• 12 infrared Quartz tubes with reflector

 Power supply:

• 230 Volts, 50/60 Hz, single phase OR
• 400 Volts, 50/60 Hz, 3 phases

 Illumination:

• 2 x 25 watts

 Temperature reading:

• Opto-electronic infrared measuring unit, measuring of the material's surface temperature.

Temperature control:

• PID-Controller, infinetely variable from 30° C to 250°C.
• Two-line display showing preset and desired temperature, 4 presettings storable, recall by speed-dial button with indicator light.

 Roll-about tray:

• Independent 4 locking casters, locking gas shock lift adjustment, locks at any height, single-hand operation effective heating area: W 36’’ x D 38’’ (920 x 720 mm).
• Lift range: 34’’ - 43’’ (870 – 1080 mm)

 Door mechanism:

• Space saving vertical movement, gas shock (2x) assisted, ball bearing guided, double-pane viewing window.

Dimensions:

 Outside dimensions:

• Width: 52’’ (1320 mm)
• Depth: 38.2’’ (970 mm)
• Height: 55.9’’ (1420 mm)
• Height with door open: 73’’ (1850 mm)

 Inside dimensions:

• Width: 39.4’’ (1000 mm)
• Depth: 31.5’’ (800 mm)
• Height: 19.7’’ (500 mm)

Weight:

• Net weight: 507 lbs (230 kg)
• Crated weight: 607 lbs (275 kg)

 Available Options:

• Pre-Preg Option (2 ducts for Vacuum-hoses)
• One fits all stand for Blister forming tray (adjustable width)
• Blister-Forming tray 360 mm

Características:

Calentamiento:

• 12 tubos de cuarzo infrarrojos con reflector

 Alimentación eléctrica:

• 230 V, 50/60 Hz, monofásico O
• 400 V, 50/60 Hz, trifásico

 Iluminación:

• 2 x 25 W

 Lectura de temperatura:

• Unidad de medición infrarroja optoelectrónica que mide la temperatura de la superficie del material.

Control de temperatura:

• Controlador PID, ajuste continuo de 30 °C a 250 °C.
• Pantalla de dos líneas que muestra la temperatura programada y la deseada; se pueden guardar 4 ajustes, que se recuperan con un botón de marcación rápida con luz indicadora.

 Bandeja móvil:

• Independiente, 4 ruedas con freno, ajuste de altura con amortiguador de gas bloqueable, se bloquea a cualquier altura; operación con una sola mano; área de calentamiento efectiva: 36’’ x 38’’ (920 x 720 mm).
• Rango de elevación: 34’’ - 43’’ (870 – 1080 mm)

 Mecanismo de la puerta:

• Movimiento vertical que ahorra espacio, asistido por amortiguadores de gas (2x), guiado por rodamientos de bolas, ventana de doble vidrio.

Dimensiones:

 Dimensiones exteriores:

• Ancho: 52’’ (1320 mm)
• Profundidad: 38.2’’ (970 mm)
• Altura: 55.9’’ (1420 mm)
• Altura con la puerta abierta: 73’’ (1850 mm)

 Dimensiones interiores:

• Ancho: 39.4’’ (1000 mm)
• Profundidad: 31.5’’ (800 mm)
• Altura: 19.7’’ (500 mm)

Peso:

• Peso neto: 507 lb (230 kg)
• Peso con embalaje: 607 lb (275 kg)

 Opciones disponibles:

• Opción Pre-Preg (2 conductos para mangueras de vacío)
• Soporte universal para bandeja de formado de blíster (ancho ajustable)
• Bandeja de formado de blíster de 360 mm
