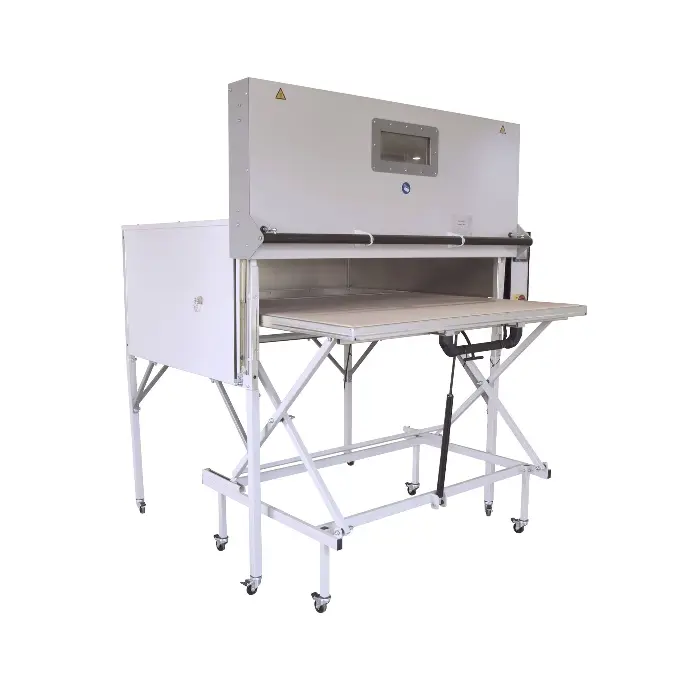

FOUR INFRAROUGE IR1303

​Caractéristiques:

Chauffage :

• 18 tubes infrarouges à quartz équipés de réflecteurs individuels, utilisation à deux niveaux (6 ou 18 tubes)

 Électricité :

• 230 volts, 50/60 Hz, 1 phase OU
• 400 volts, 50/60 Hz, 3 phases

 Éclairage intérieur :

• 2 x 25 W

 Mesure de température :

Contrôleur de mesure infrarouge opto-électronique.  Mesure de la température de la surface des matériaux

 Contrôleur de température :

• Contrôleur PID réglable en continu de 30° C à 250°C.
• Affichage à deux chiffres avec indication des valeurs programmées et réelles, touche de sélection rapide comportant 4 valeurs de températures individuellement pré-programmables.

 Chariot mobile :

• Indépendant sur 4 roulettes d‘arrêt, réglable en hauteur grâce à des ressorts à gaz, maniement à une main.
• Surface utile : largeur 49" x profondeur 41.1" (1245 x 1045 mm)
• Hauteur de travail en position basse minimale : 34.3" (870 mm)
• Hauteur de travail en position haute maximale : 42.5" (1080 mm)

Mécanisme porte :

• Porte coulissante verticalement pour économie d’espace équipée de glissières à roulement à billes et d’amortisseurs à gaz (2 x), fenêtre à double volet de visualisation.

​Dimensions:

 Dimensions extérieures :

• Largeur : 61.6" (1565 mm)
• Profondeur : 46.5" (1180 mm)
• Hauteur : 55.1" (1400 mm)
• Hauteur totale porte ouverte : 73" (1850 mm)

 Dimensions intérieures :

• Largeur : 51.2" (1300 mm)
• Profondeur 42.9" (1090 mm)
• Hauteur 19.7" (500 mm)
• Poids net: 594 lb (270 kg)
• Poids emballé: 1009 lbs (459 Kg)

Heating:

• 18 Infrared Quartz tubes with reflector, Dual zone switching (6 or 18 tubes)

 Power supply:

• 230 Volts, 50/60HZ, single phase OR
• 400 Volts, 50/60HZ, 3 phases

 Illumination:

• 2 x 25 watts

 Temperature reading:

• Opto-electronic IR-measuring unit, measuring of the materials surface temperature.

 Temperature control:

• PID-Controller, infinitely variable from 30°C to 250°C
• Two-line display showing preset and desired temperature, four presetting’s storable, recall by speed-dial button with indicator light

Roll-about tray:

• Independent, 4 locking casters, locking gas shock lift adjustment, locks at any height
• Single-hand operation effective heating area: W 49" x 41.1" (1245 x 1045 mm)
• Lift range: 34.3" - 42.5" (870 – 1080 mm)

 Door mechanism:

• Space saving vertical movement, gas shock (2x) assisted, ball bearing guided, double-pane viewing window

 Outside dimensions:

• Width: 61.6" (1565 mm)
• Depth: 46.5" (1180 mm)
• Height: 55.1" (1400 mm)
• Height with doors open: 73" (1850 mm)

 Inside dimensions:

• Width: 51.2" (1300 mm)
• Depth: 42.9" (1090 mm)
• Height: 19.7" (500 mm)
• Net Weight: 640 lb (290 kg)
• Poids emballé : 805 lb (365 kg)

 Available Options:

• Pre-Preg Option (2 ducts for Vacuum-hoses)
• One fits all stand for Blister forming tray (width adjustable)
• Blister-Forming tray 360mm

Calentamiento:

• 18 tubos de cuarzo infrarrojos con reflector, conmutación de doble zona (6 o 18 tubos)

 Alimentación eléctrica:

• 230 V, 50/60 Hz, monofásico O
• 400 V, 50/60 Hz, trifásico

 Iluminación:

• 2 x 25 W

 Lectura de temperatura:

• Unidad de medición IR optoelectrónica que mide la temperatura de la superficie del material.

 Control de temperatura:

• Controlador PID, ajuste continuo de 30 °C a 250 °C
• Pantalla de dos líneas que muestra la temperatura programada y la deseada; se pueden guardar cuatro ajustes, que se recuperan con un botón de marcación rápida con luz indicadora

Bandeja móvil:

• Independiente, 4 ruedas con freno, ajuste de altura con amortiguador de gas bloqueable, se bloquea a cualquier altura
• Operación con una sola mano; área de calentamiento efectiva: 49" x 41.1" (1245 x 1045 mm)
• Rango de elevación: 34.3" - 42.5" (870 – 1080 mm)

 Mecanismo de la puerta:

• Movimiento vertical que ahorra espacio, asistido por amortiguadores de gas (2x), guiado por rodamientos de bolas, ventana de doble vidrio

 Dimensiones exteriores:

• Ancho: 61.6" (1565 mm)
• Profundidad: 46.5" (1180 mm)
• Altura: 55.1" (1400 mm)
• Altura con las puertas abiertas: 73" (1850 mm)

 Dimensiones interiores:

• Ancho: 51.2" (1300 mm)
• Profundidad: 42.9" (1090 mm)
• Altura: 19.7" (500 mm)
• Peso neto: 640 lb (290 kg)
• Peso con embalaje: 805 lb (365 kg)

 Opciones disponibles:

• Opción Pre-Preg (2 conductos para mangueras de vacío)
• Soporte universal para bandeja de formado de blíster (ancho ajustable)
• Bandeja de formado de blíster de 360 mm
